Sur les Volvo 240, il y a des connecteurs 9 broches spécifiques pour le raccordement de l'autoradio.

  • Référence des connecteurs (male/femelle)


- DJ3091-3.5-11
- DJ3091-3.5-21

 http://www.connector-terminal.com/9-way-volvo-automotive-female-connector-DJ3091-3.5-21-09-vias-femea-connctor-para-volvo-automotiva-chicotes-eletricos.html

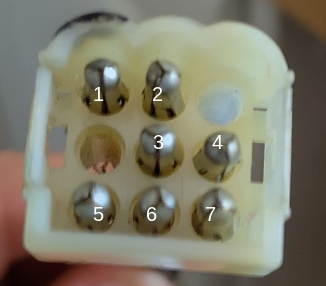

  • Cablage et correspondance couleur
Position Couleur Fonction
1 Rouge Controle antenne
2 Bleu Foncé +12V
3 Bleu/Blanc Droit +
4 Blanc/Bleu Gauche +
5 Noir Masse
6 Bleu clair Droit -
7 Blanc Gauche -
