Avertissement

Ces informations sont données a titre indicatif, et sans aucune garantie.
Une mauvaise manipulation des circuits électrique peut vous blesser gravement, ou endommager le matériel, causer des incendies ...
Ne réalisez pas ces opérations si vous n'avez pas les connaissances requises.
Evidemment, pensez à débrancher le frigo avant toute manipulation.

Objectif

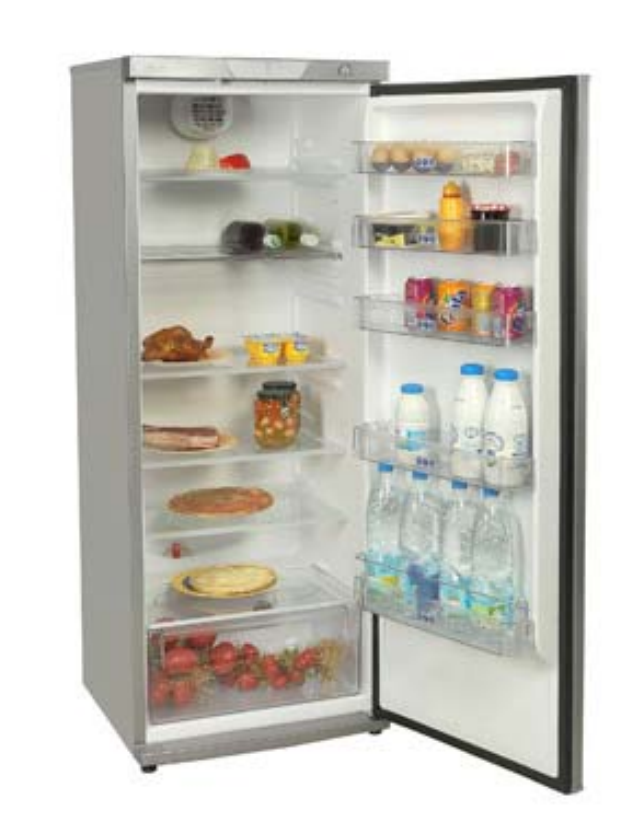

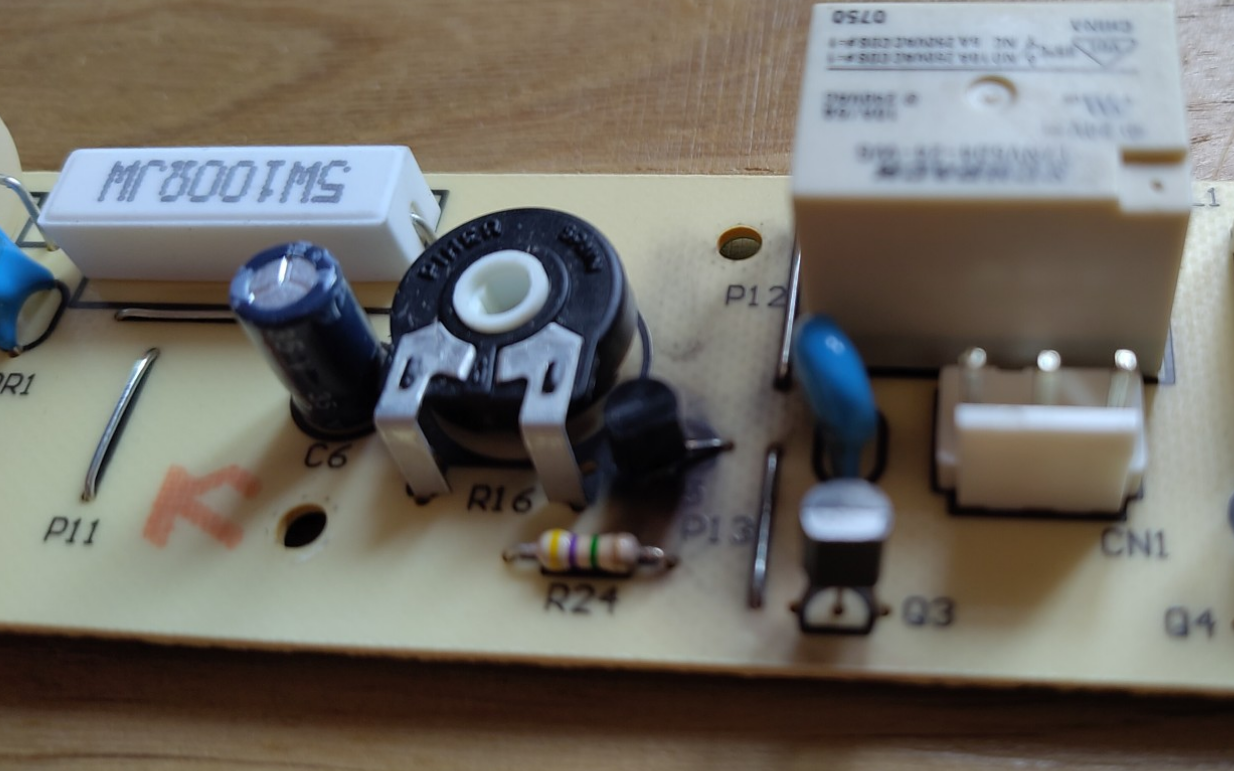

La platine de commande de mon réfrigérateur est HS. Il ne fait donc plus de froid.

Nous allons voir comment la partie électrique d'un réfrigérateur fonctionne et étudier les possibilités pour le faire fonctionner temporairement (en attendant une réparation dans les règles de l'art)

Vue d'ensemble

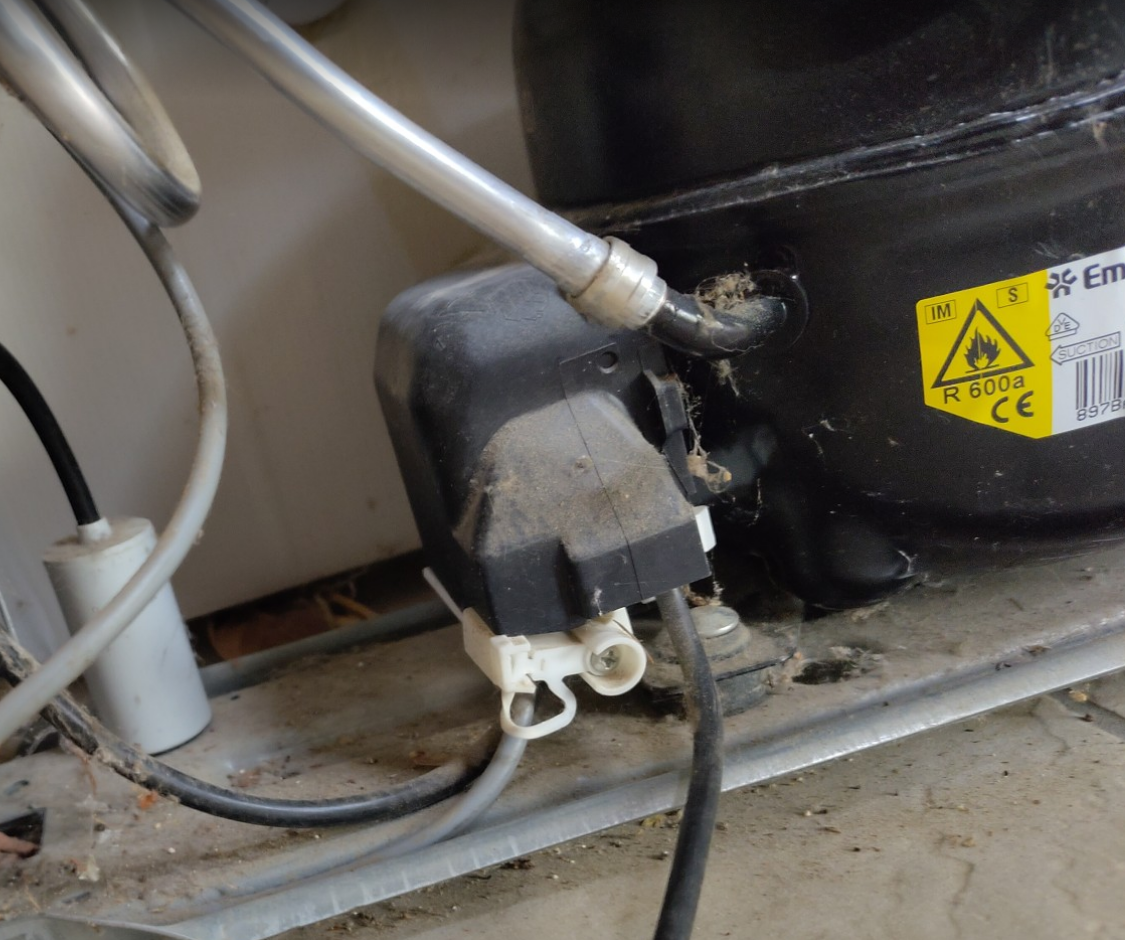

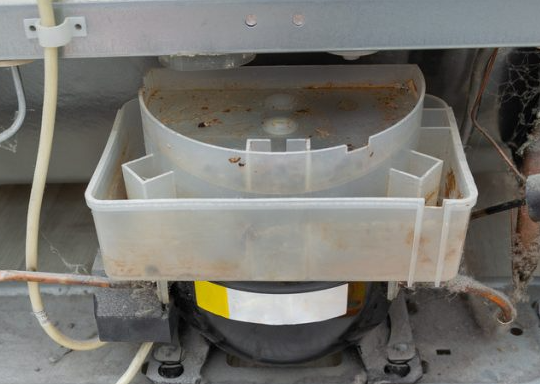

A l'arrière du réfrigérateur, on peut tout de suite identifier:

• Le compresseur (gros bloc noir avec l'étiquette jaune)
• Un boitier noir avec les arrivées / départ de cables électriques
• Un condensateur (cylindre gris)

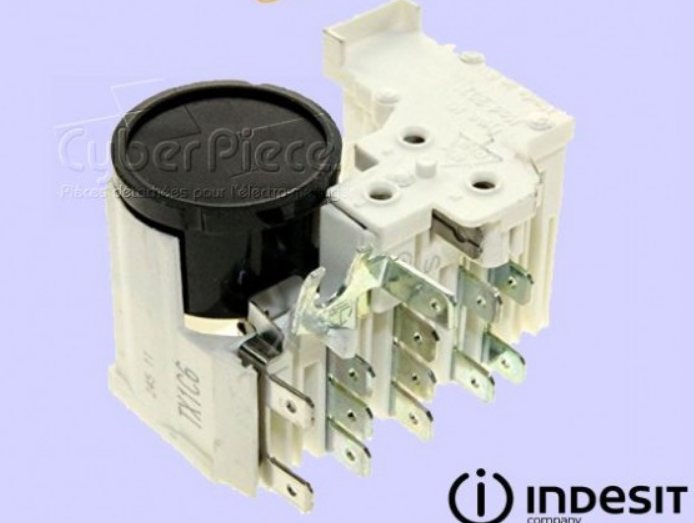

Sous le cache noir, on retrouve une pièce (TX1C6 ou TX1C7), avec un bornier et un cylindre noir...

Quelques recherches rapide nous donnent des informations utiles:

• Monobloc relais : TX1C6 ou TX1C7 :  Ref 481228038118
• Relais / klixon de démarrage

->  Un klixon est un dispositif de sécurité se déclenchant à une certaine température. il permet d'éviter la surchauffe en coupant l'alimentation électrique en cas de hausse anormale de température.

C'est une bonne nouvelle, la partie sécurité n'est pas dans la platine, mais bien dans ce module collé au compresseur. Cela permet d'envisager une alimentation "en direct" en minimisant les risques.

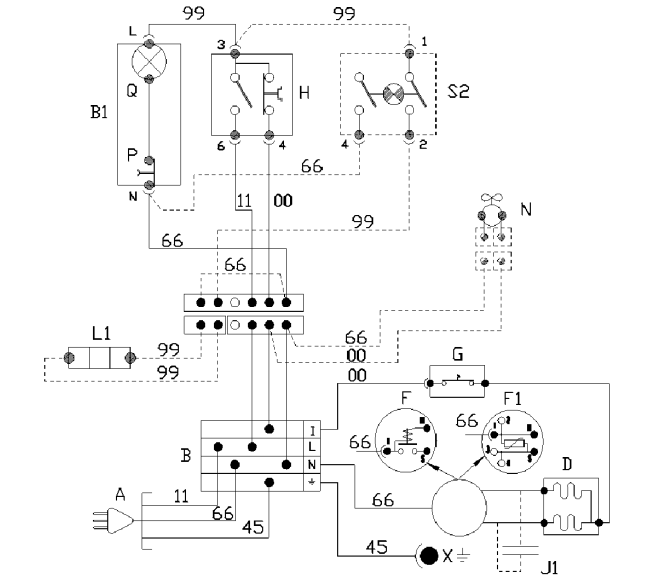

Toujours en faisant quelques recherches, on retrouve le schémas électrique d'un autre réfrigérateur congélateur qui utilise ce composant:

En partant de la prise électrique, on comprend que le TX1C6 assure les fonctions de:

• Démarrage du compresseur
• Sécurité thermique
• Bornier central pour tous les raccordements (condensateur, alimentation, cable de commande et alimentation de la platine)

Si on lit le schémas en partant de la prise électrique d'alimentation:

• La terre, la phase, le neutre de l'alimentation 220v arrivent directement sur le bornier du TX1C6
• Le neutre alimente le relais du démarreur du compresseur (bornier N)
• Un cable part du bornier et vers la platine de commande avec: la phase en marron (L), le neutre en bleu (N), et un fil noir (I) .

Ce cable permet non seulement d’alimenter en 220v la carte de commande (via phase L et neutre N), mais assure le démarrage du moteur lorsque la fil de phase (L) et le fil de commande (I) sont connectés par la platine de commande.

En fonction de la consigne de température et valeur de la sonde, la platine ouvre ou ferme un relais entre la phase (L) et commande (I).

Lorsque la température est trop haute, le relais se ferme et le moteur tourne.
Lorsque la température est trop basse, le relais s'ouvre et le moteur s'arrête.

A cela s'ajoute surement quelques fonctions supplémentaires dans la platine comme la gestion de l'hysteresis et éviter le ON/OFF intempestif.

Branchement 'en direct'

Dans notre cas, nous voulons que le compresseur soit alimenté, mais sans passer par la platine de contrôle qui est H.S.

La solution consiste à ajouter un interrupteur entre le bornier I et le bornier L du TX1C6

Ca permet d'allumer et éteindre le compresseur, comme le ferait le relais commandé par la platine.

Attention: Sans la platine, il n'y aura plus aucune régulation.
Si le compresseur tourne trop longtemps, la température descendra trop bas, et les aliments et boissons seront congelés.

En attendant une réparation définitive, il est possible d'ajouter une prise programmable, et de définir des périodes d'alimentation et de coupure.

Prochaines étapes

Le remplacement de la platine et éventuellement des sondes coûterai entre 100 et 150 euros.

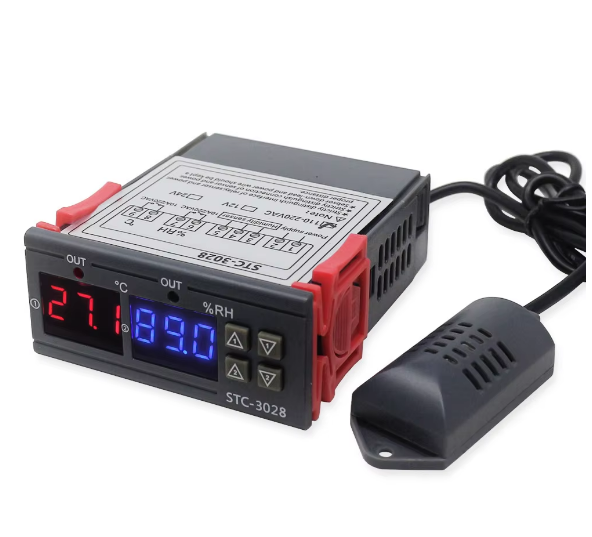

On trouve des modules de commande a bon prix sur AliExpress. Ca pourrait être une alternative intéressante, et permettant un réglage fin de la consigne.

A suivre...
