Refs: TP30454 , TP30454

Allumage

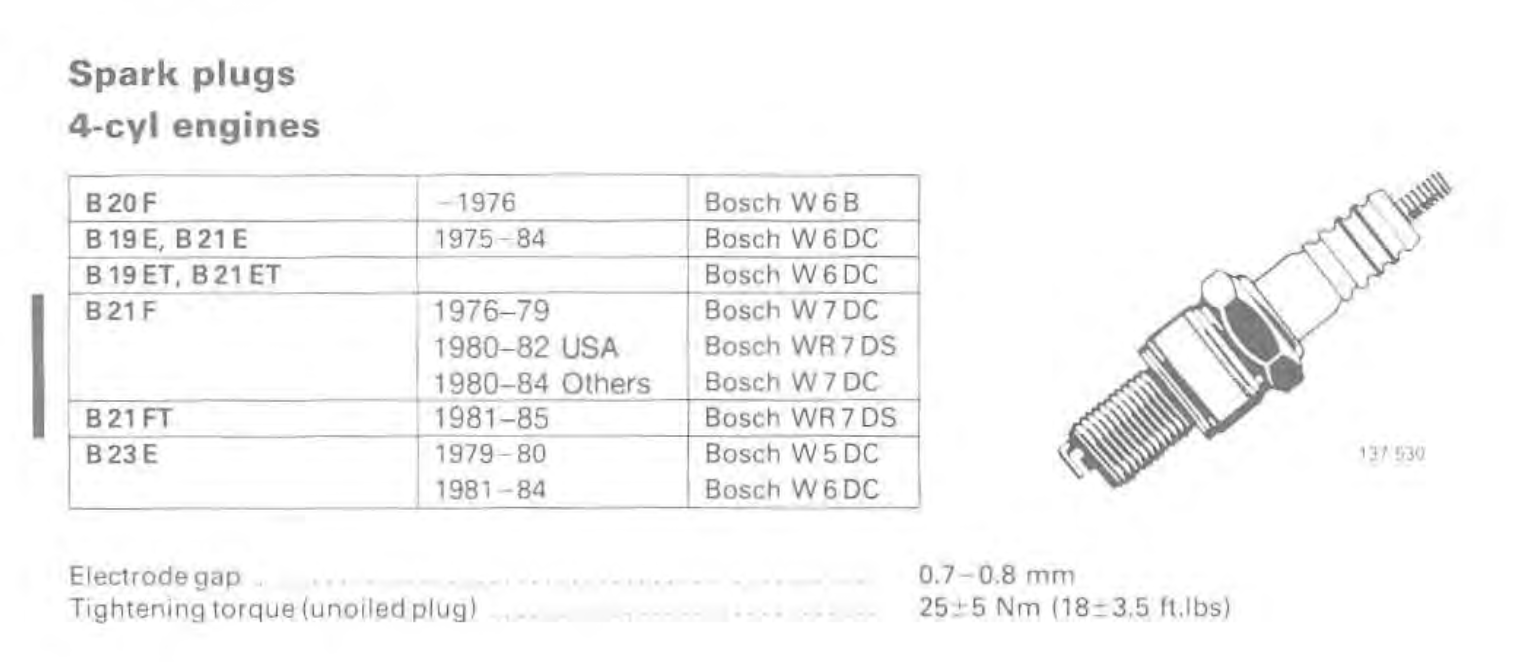

• Bougies

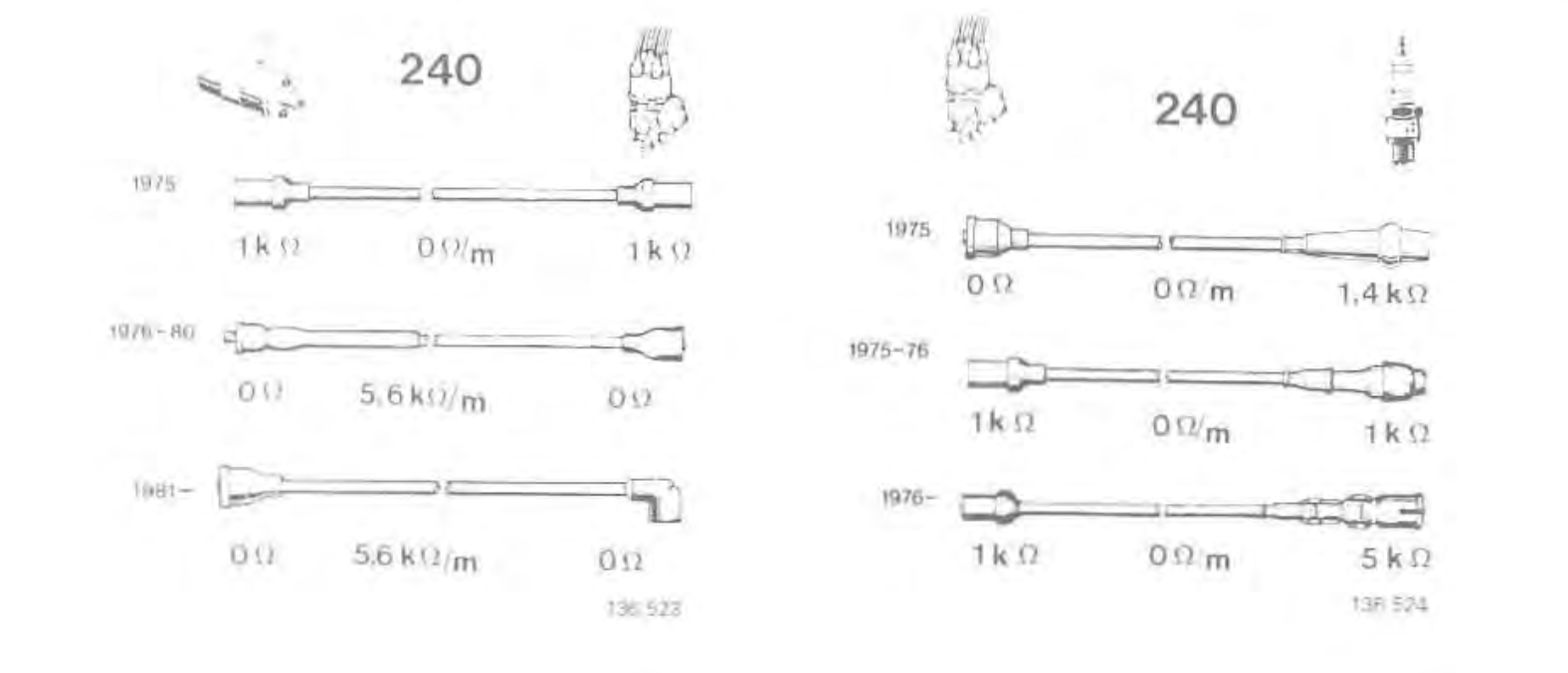

• cables de bougies

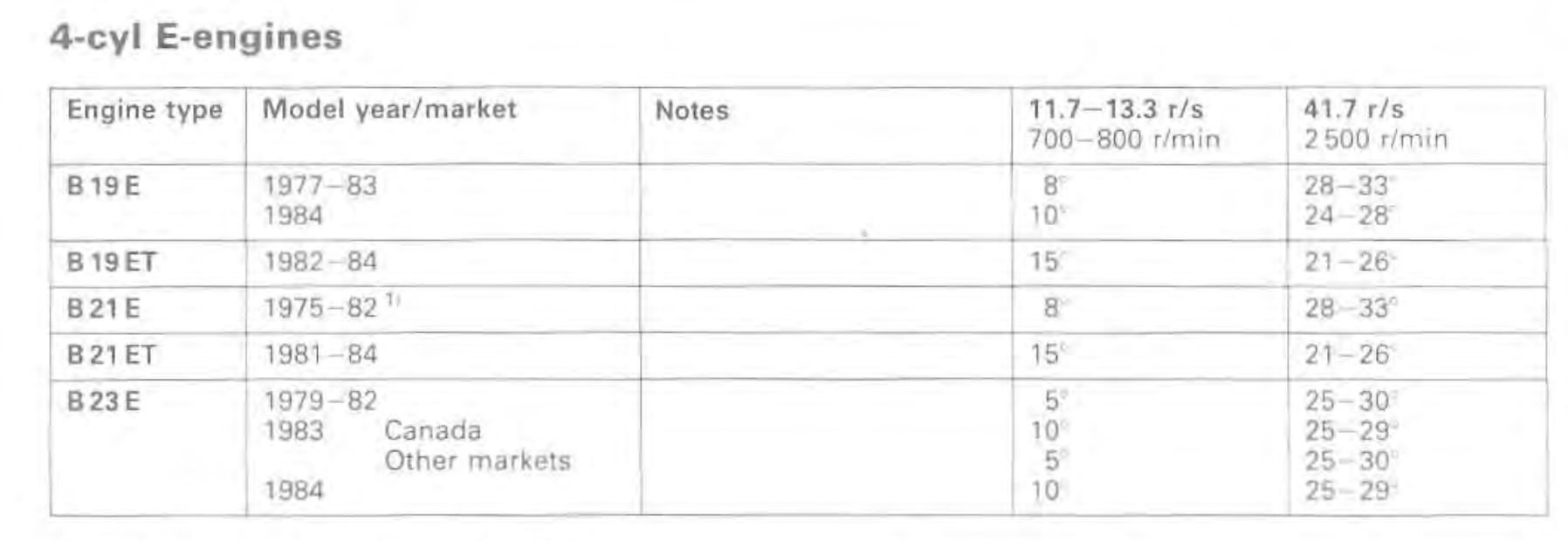

• Avance a l'allumage

Principes de bases de la gestion de l'avance :

• La valeur de base de l'avance a l'allumage 'de base' est liée au régime moteur, et modulée en fonction de la pression d'admission:
• Si dépression -> Mélange moins dense et plus lent a remplir le cylindre -> On augmente l'avance
• Si surpression -> Mélange plus dense, remplissage des cylindres rapide -> On diminue l'avance pour éviter les phénomènes de cliquetis (et risque de surpression / destruction moteur)

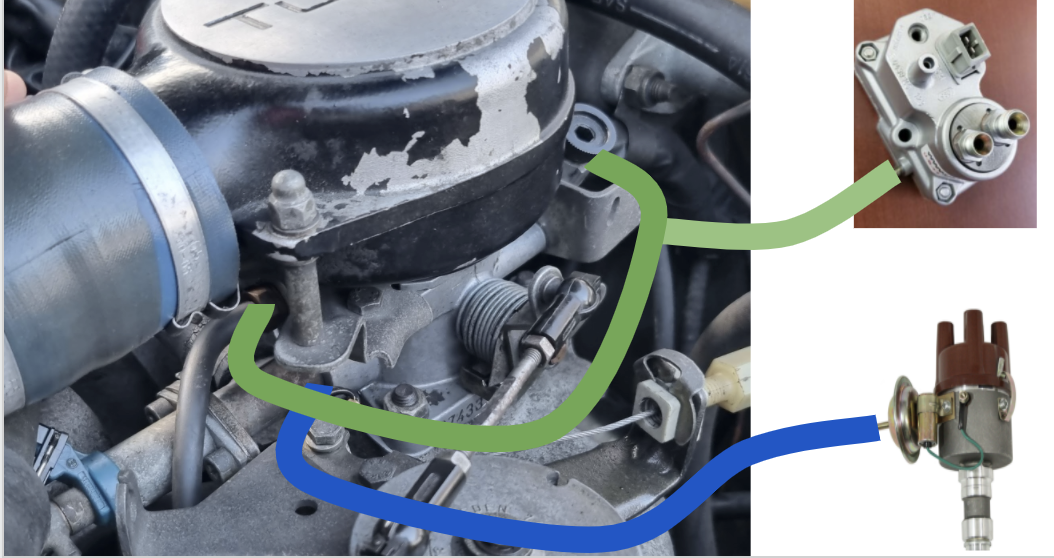

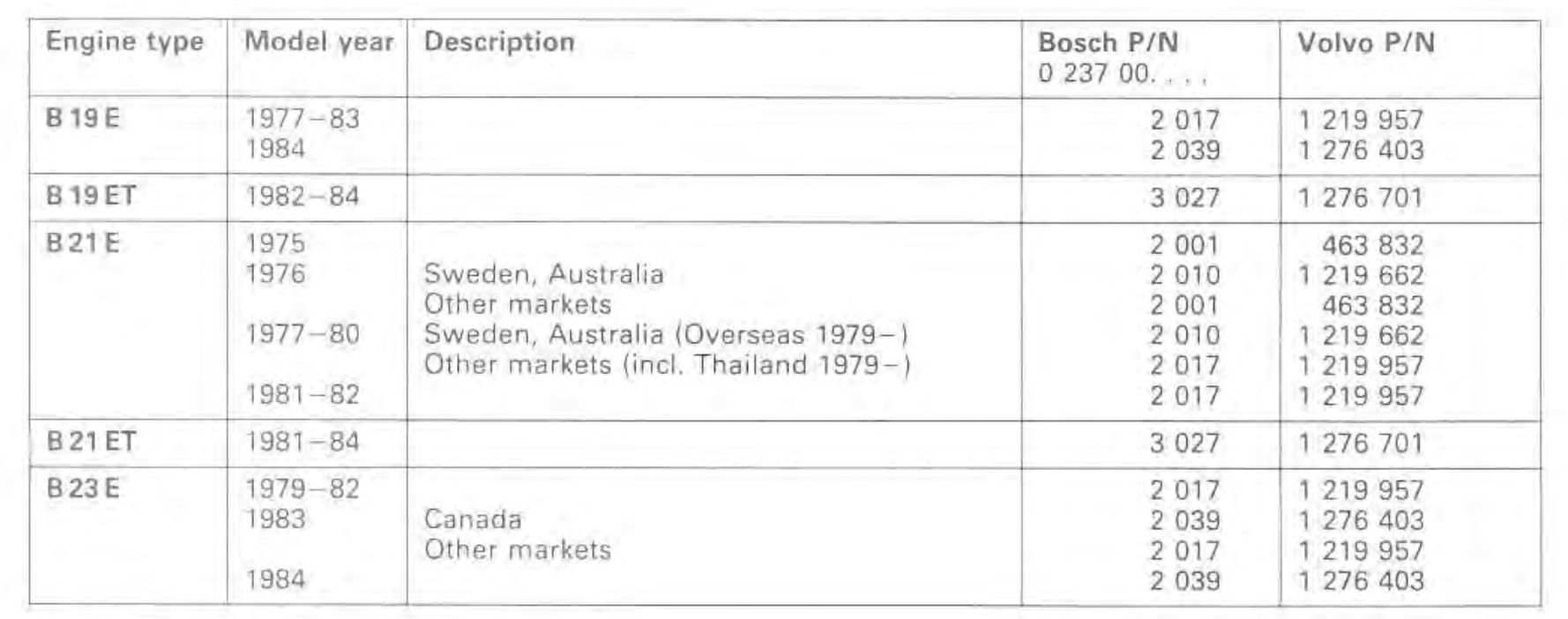

Référence allumeur

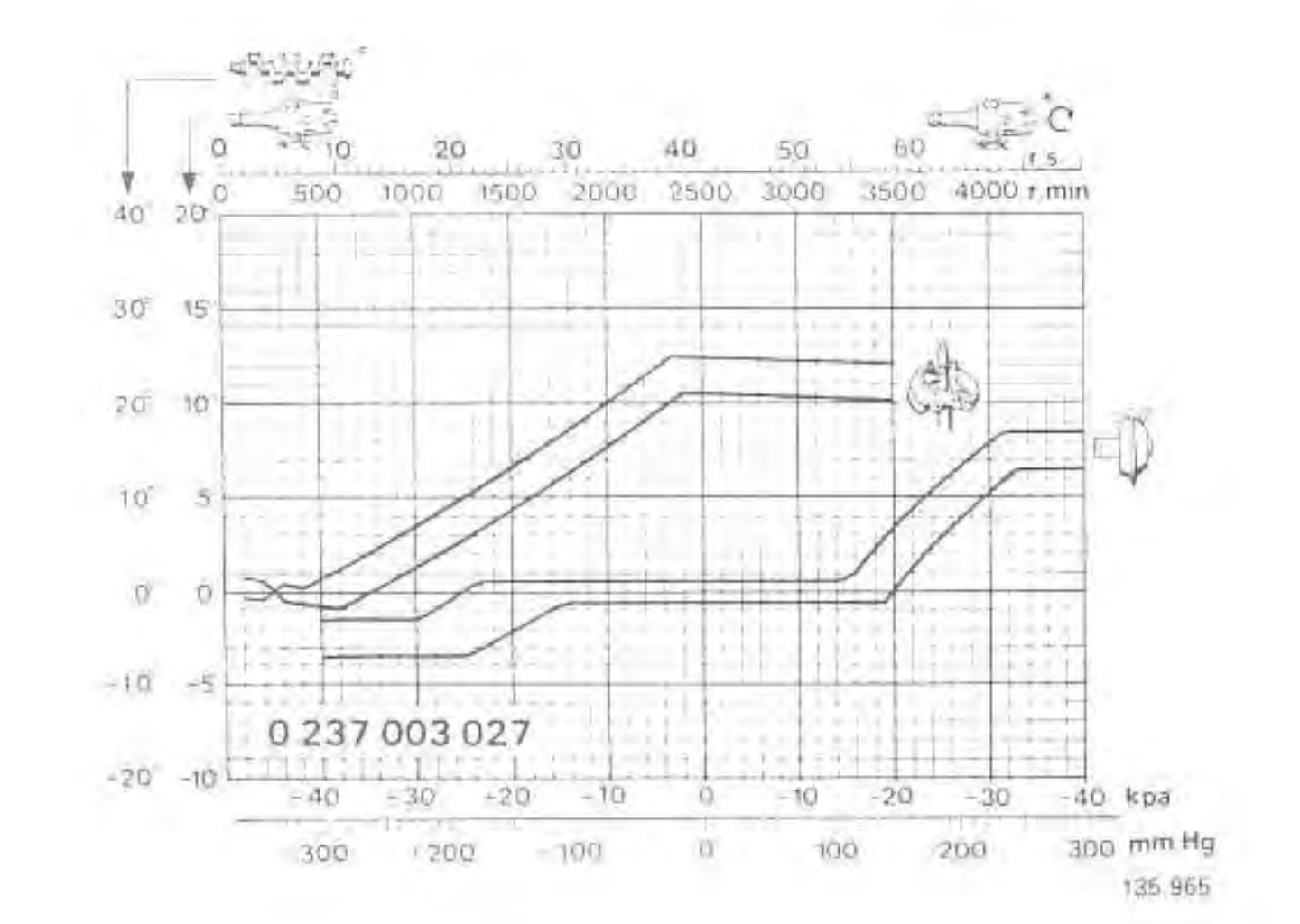

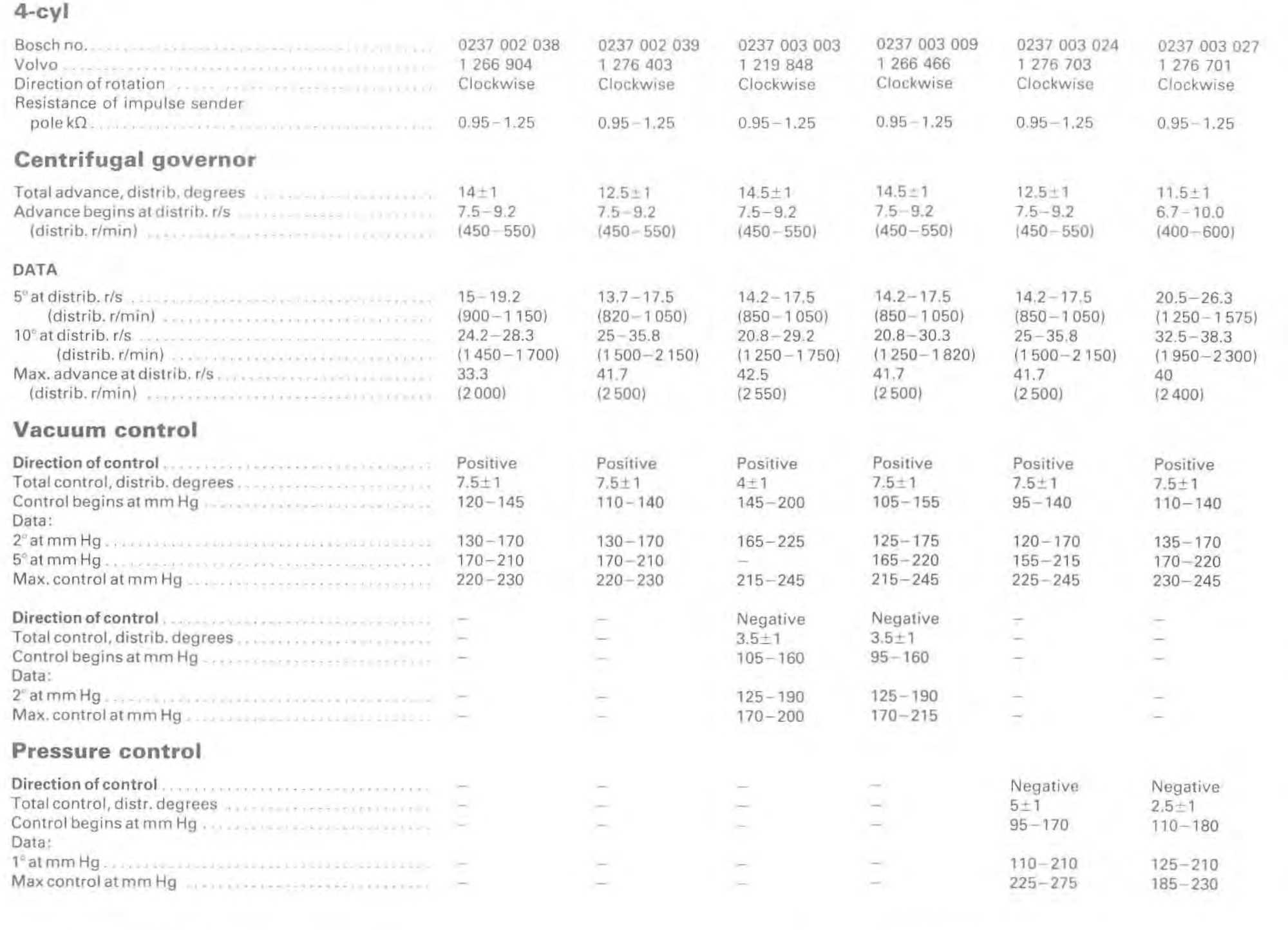

Courbe d'allumage

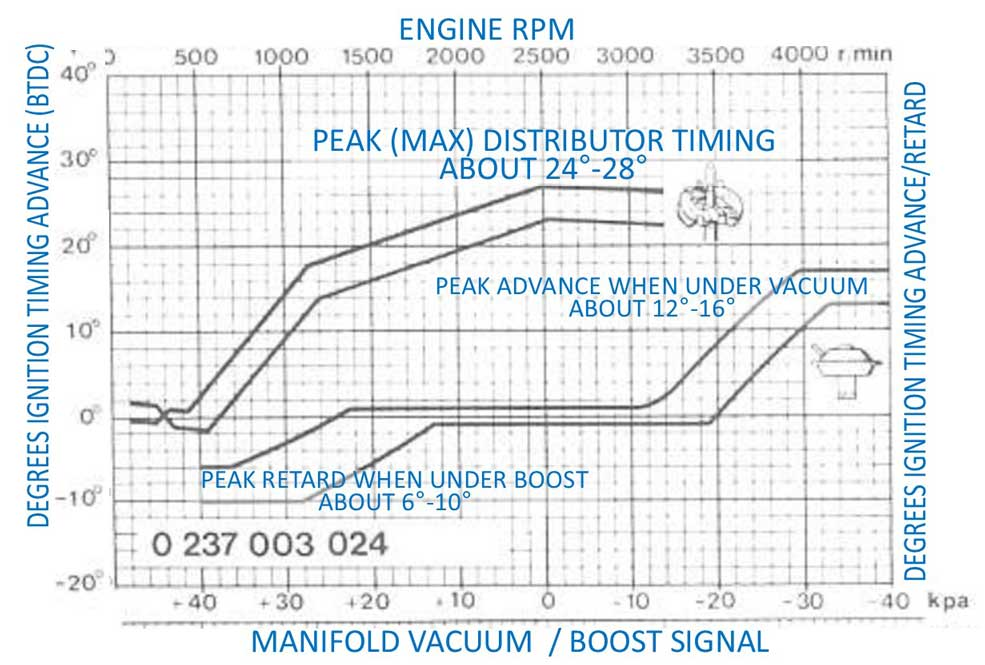

ATTENTION: CI DESSOUS, C'EST POUR UN B21FT et pas B21ET, mais ca explique comment lire le graphe du dessus:

* Référence Greenbook TP30454*

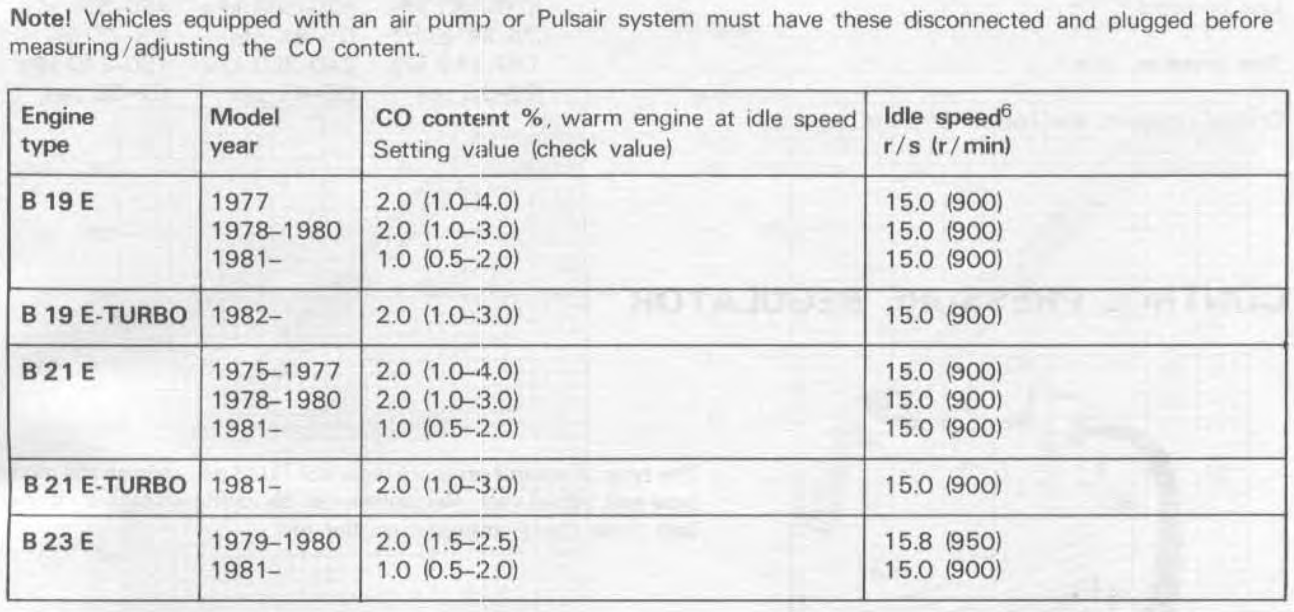

RPM et CO

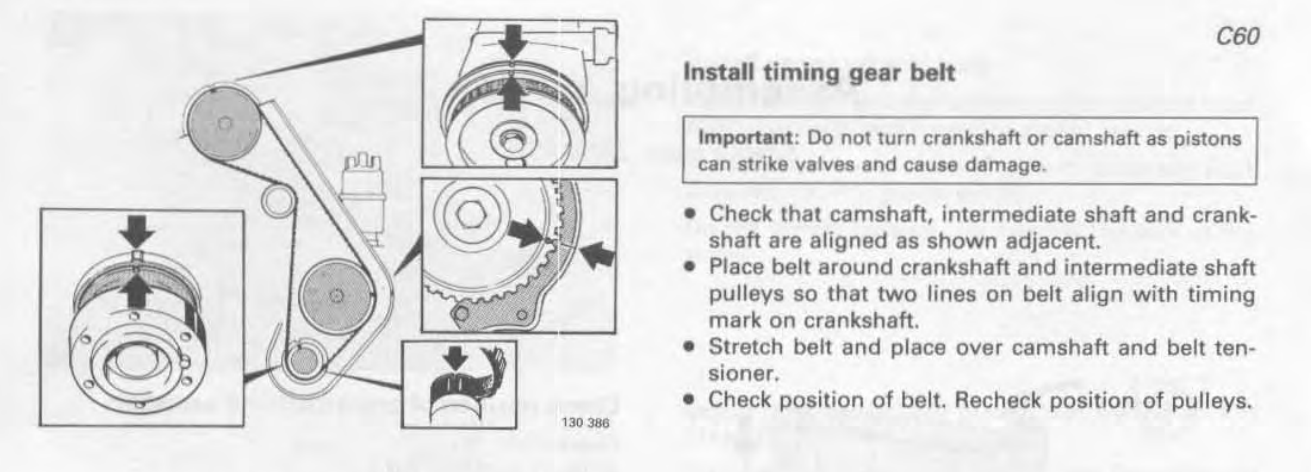

Calage distribution

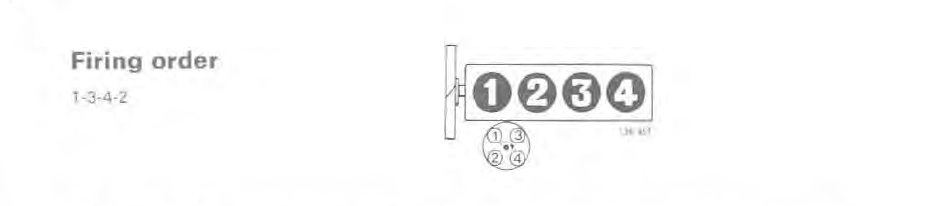

Ordre d'allumage

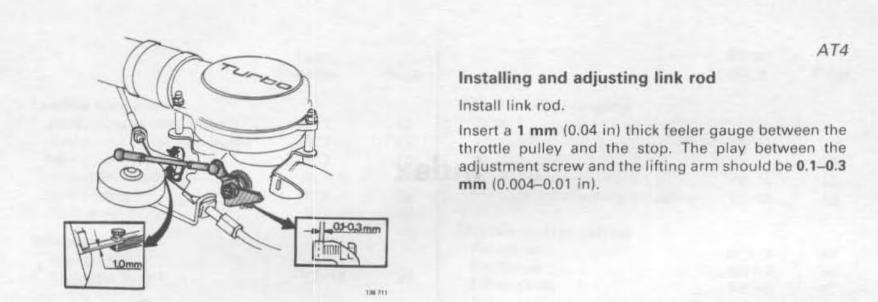

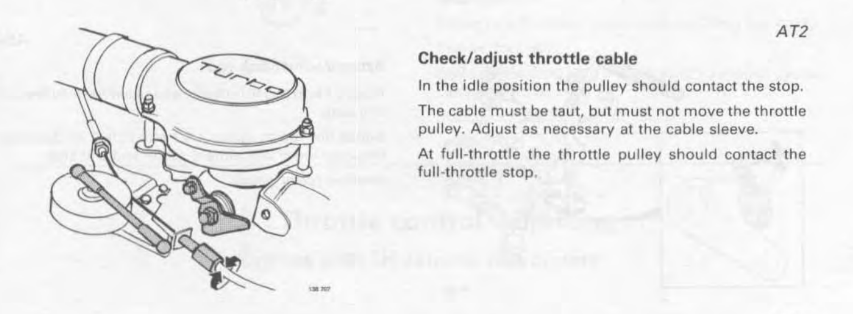

Cable accélérateur

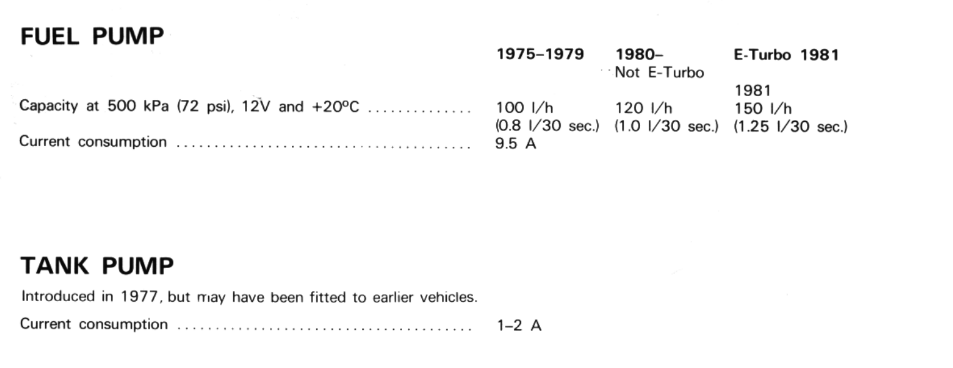

Pompes

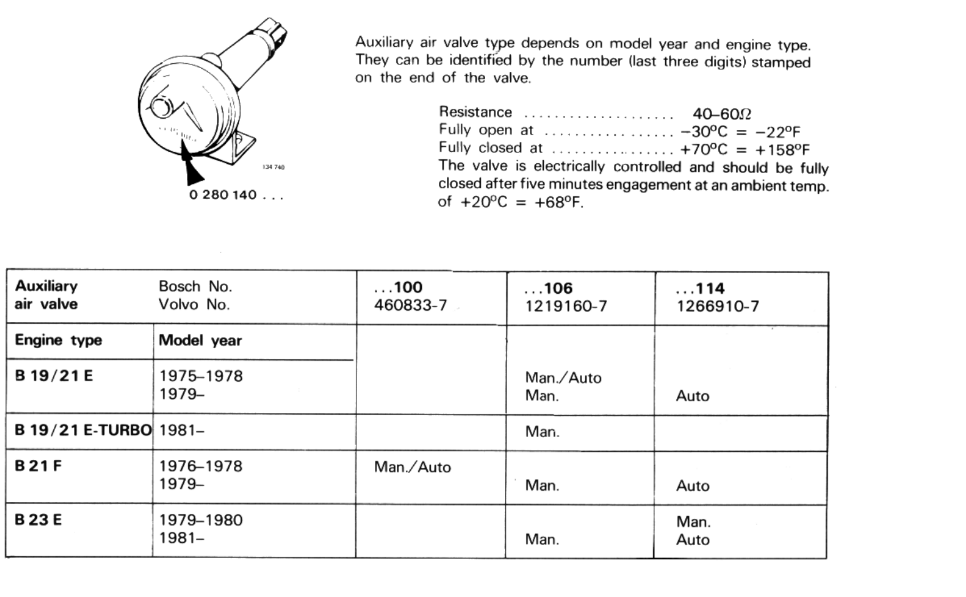

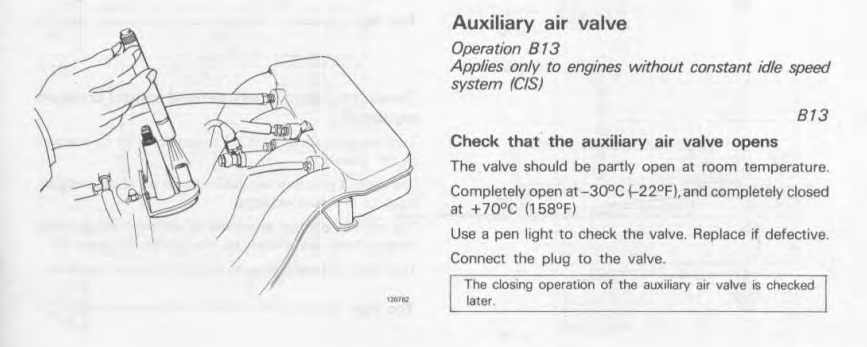

Tiroir d'air

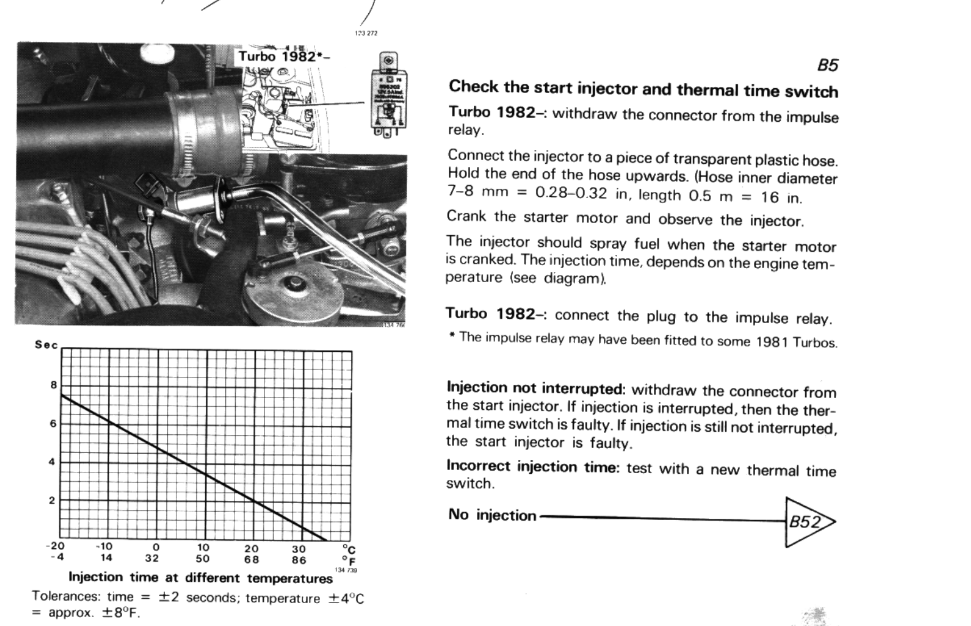

Injecteur à froid

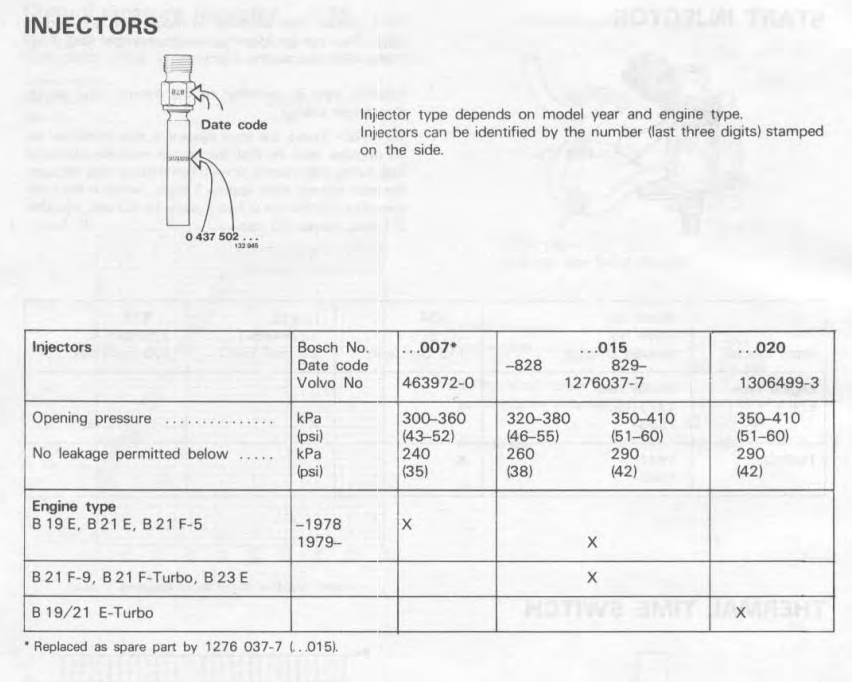

Injecteurs principaux

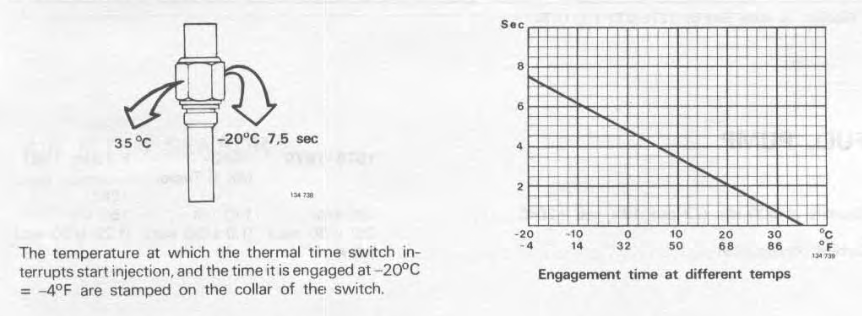

Interrupteur thermique

Doseur distributeur

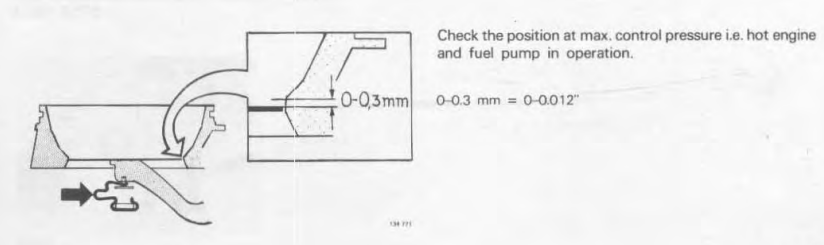

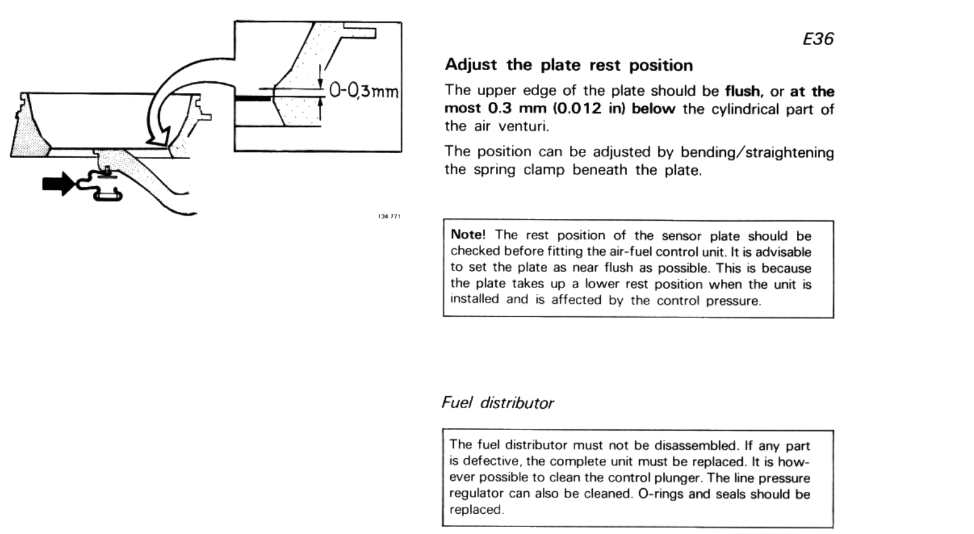

• Rêglage plateau au repos

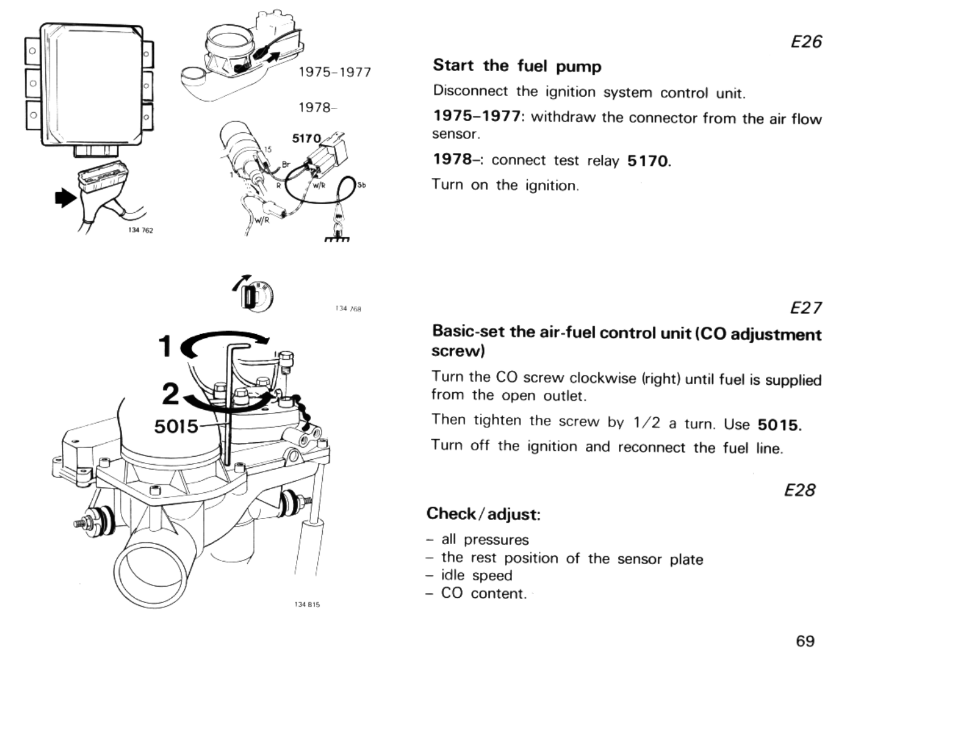

• Rêglage vis de richesse / CO

Pression K-JET et WUR

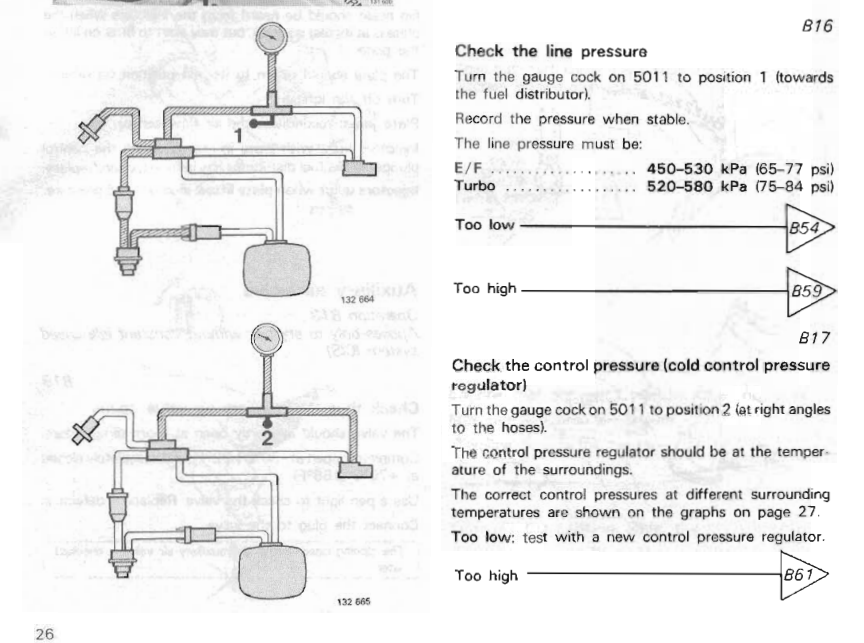

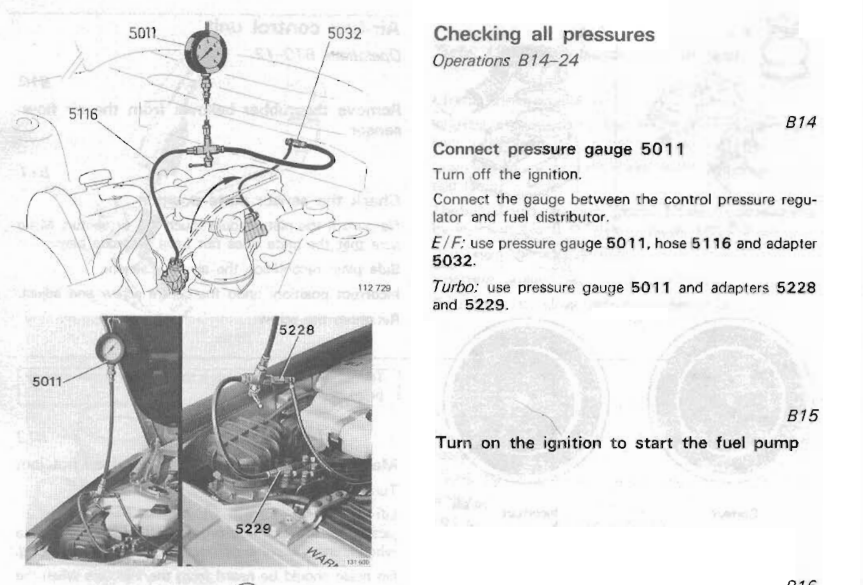

• Branchement du manometre

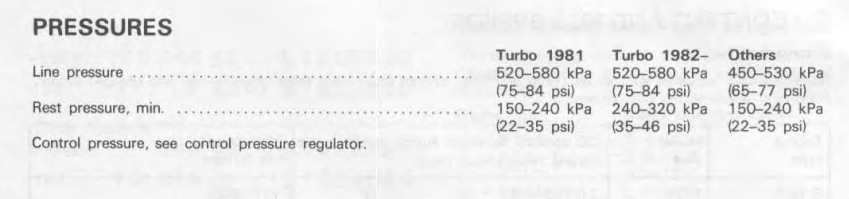

• Contrôle des pressions

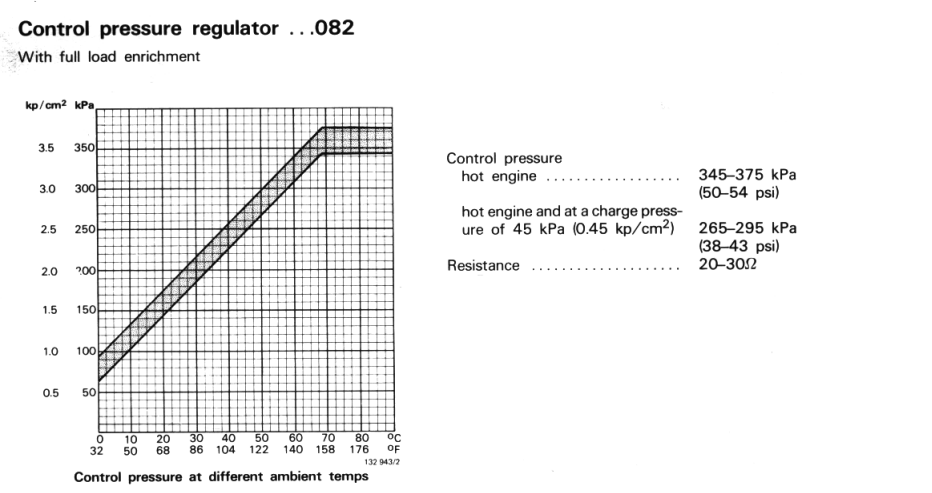

• Pressions de contrôle et WUR

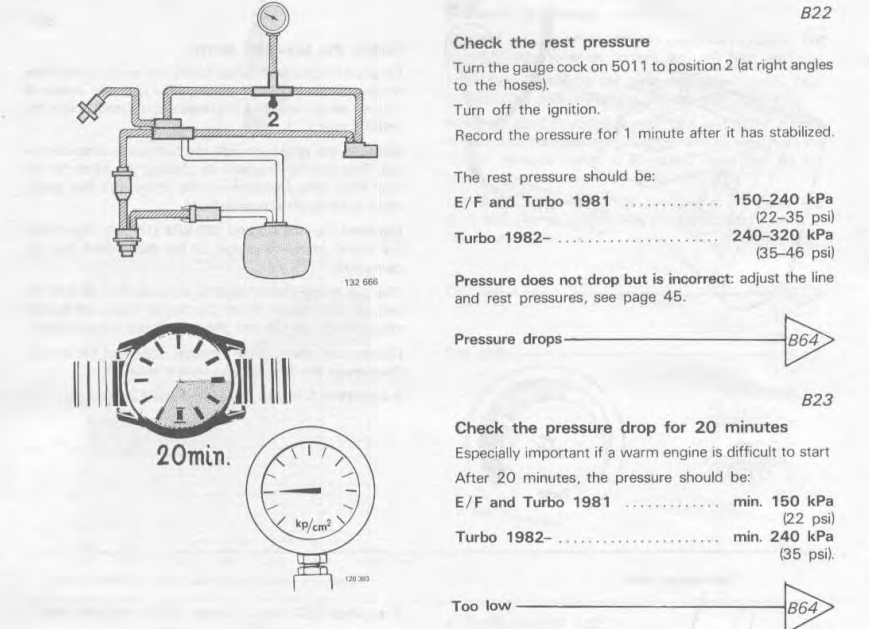

• Pression résiduelle

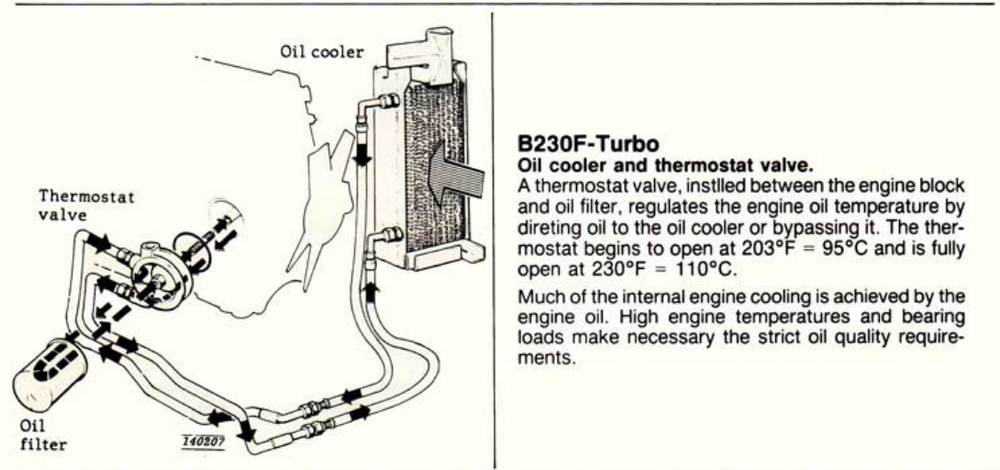

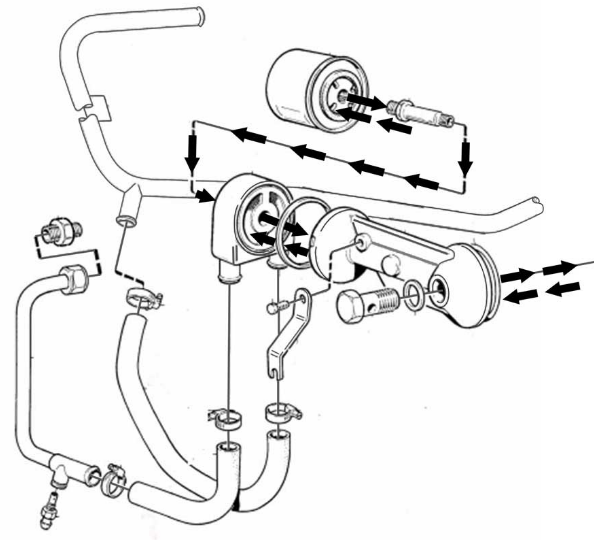

Thermostat huile

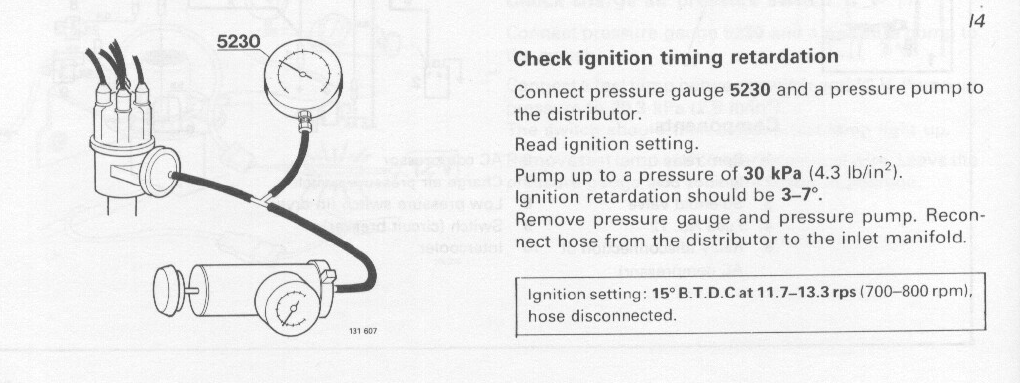

Avance a l'allumage

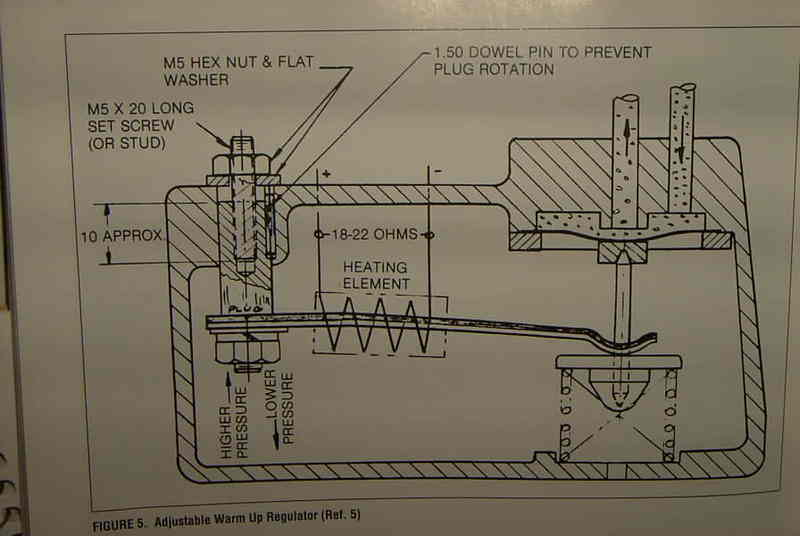

Modifications du KJET

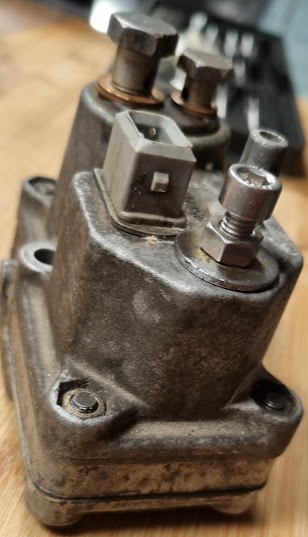

Cette modification consiste à ajouter une vis sur l'axe du support de l'élément chauffant.

Cela permet de d'effectuer un rêglage de hauteur sans démontage:

• Pour baisser la pression, on tape sur la vis pour faire redescendre l'ensemble.
• Pour augmenter la pression, on visse l'écrou, qui va fair remonter l'ensemble.
  (en faisant attention à ce que la vis ne tourne pas pendant le serrage)
